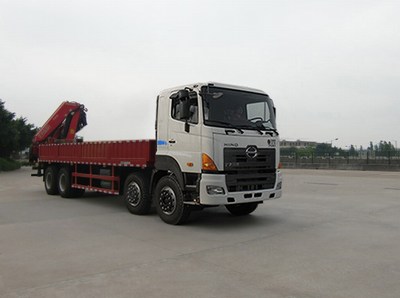

- 日野計量檢衡車-日野檢衡車-日野四軸計量檢衡車PC5310JJHRYFXB
- 發表于：2014-11-01 分類：四軸計量檢衡車 瀏覽次數： 來源于：原創
一、檢衡車定義
計量檢衡車又稱為檢衡車，砝碼檢衡車，由底盤,砝碼,砝碼架,起重機,車箱等組成；計量檢衡車徹底革命了人力搬運砝碼進行衡器檢測的方式，利用專用裝置實現砝碼的機械化搬運，利用液力方式來模擬砝碼進行靜態檢測，并可進行動態檢測車輛載重衡器的移動式檢測設備，該車在檢測作業中方便快捷，而且精度特別高，使得公路計量檢測變得更為輕松、高效，為收費站道口等部門的正常收費的高效工作提供必要保證．也進步提高了交通質量。
二、計量檢衡車組成：
A、車體部分
1、整車型號：PC5310JJHRYFXB 計量檢衡車
2、柴油發動機：
|
發動機型號 |
發動機生產企業 |
發動機商標 |
排量 |
功率 |
|
P11C-VA |
上海日野發動機有限公司 |
|
10520 |
259 |
3、顏色：黃色、紅色、白色

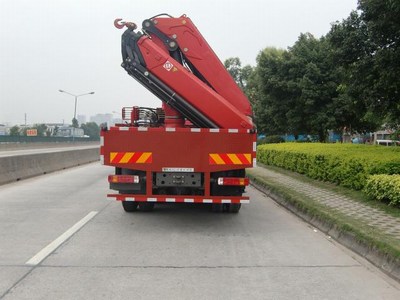

4、底盤：廣汽日野汽車有限公司YC1310FY2PY4
5、驅動形式：8*4驅動
6、外形尺寸：11990×2500×3980,3600（mm）
7、貨箱尺寸：XX（mm）
8、軸距：1850+4300+1410 （mm）
9、總質量：31000kg
10、整備質量：30870kg
11、駕駛室準乘人數：2
12、輪胎規格：11.00R20,295/80R22.5
B、車廂部分

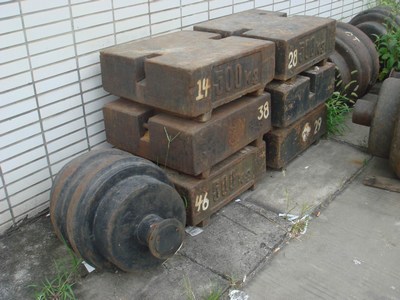

1、砝碼架配置：每個1噸,圓型（或選裝方型）,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。
2、車廂與車頭為車輛出廠原裝同色漆質
3、車箱底部輔設≥4mm厚的防滑鋼
4、車廂橫梁、縱梁連接為鉚接結構

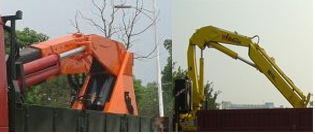

C、起重機部分
1、吊機后置，帶操作平臺
2、折臂式PK15500，最大起重量≥7300kg，臂體為進口型材，一次成型六邊形，焊縫僅一條
3、回轉角度：≥400°
4、吊臂幅度≥10.1米
5、在吊臂伸展最長時，起重量≥1230 kg
6、吊機配置要求：
a.吊臂鋼板為進口700高強度鋼板
b.油泵為進口知名品牌
c.主要閥、鎖件及硬管、接頭為進口知名品牌
7、吊鉤及吊具（鐵鏈式）與所配砝碼起吊架必須匹配
8、起重機產地：奧地利
起重機性能參數
400°回轉，齒輪齒條式，全液壓。
1、轉臺結構
變截面等應力箱型框架結構，采用高強度鋼全焊接。
2、液壓系統
采用柱塞泵泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；
3、控制
常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4、回轉機構
齒輪齒條式，全液壓。
5、伸縮臂
伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和3節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-10.1米區間任意臂長長度。
6、安全裝置
液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；
7、吊鉤
起重機參數
|
1、最大起重量 |
7300(理論值) |
||||
|
2、最大起重力矩（T.M） |
14.6 |
||||
|
3、工作壓力 |
285 |
||||
|
4、液壓系統推薦流量（L/min） |
25 |
||||
|
5、回轉范圍（度） |
4000 |
||||
|
6、起重機自重 |
1695 |
||||
|
7、起升性能參數 |
幅度 |
4.5 |
6.1 |
8.0 |
10.1 |
|
起重質量（KG） |
3040 |
2140 |
1570 |
1230 |
|
了解計量檢衡車原理請點擊：http://www.creativechef.cn/tech-info/348.html
